室外空調通風管道保溫防腐工程施工做的好，可以起到保溫、防腐、防水和防曬的效果，進而有效延長管道使用壽命，因而做好空調通風管道的保溫防腐施工操作尤為重要，本文是空調通風管道保溫的作業(yè)流程介紹。

本工藝標準適用于空調系統(tǒng)中制冷管道的保溫工程。

保溫防腐f施工準備

1、保溫材料及主要機具:

1.1、保溫材料應符合設計規(guī)定并具有制造廠合格證明或檢驗報告。

1.2 、保溫材料有聚氨脂硬質(軟質)泡沫塑料管殼、聚苯乙烯硬質(軟質)泡沫塑料管殼、巖棉管殼等。以上材質應導熱系數小，具有一定的強度能承受來自內側和外側的水濕或氣體滲透，不含有腐蝕性的物質，不燃或不易燃燒，便于施工。.

1.3、保溫材料在貯存、 運輸、現(xiàn)場保管過程中應不受潮濕及機械損傷。

1.4、 手電鉆、刀鋸、布剪子、克絲鉗、改錐、膩子刀、油刷子、抹子、小桶、彎鉤等。

2、作業(yè)條件:

2.1、難燃材料必須對其耐燃性能進行驗證，合格后方能使用。

2.2、管道保溫層施工必須在系統(tǒng)壓力試驗檢漏合格，防腐處理結束后進行。

2.3、場地應清潔干凈，有良好的照明設施。冬、雨期施工應有防凍防雨雪措施。

2.4、管道支吊架處的不襯墊缺損或漏裝的應補齊。儀表接管部件等均已安裝完畢。

2.5 、應有施工員的書面技術、質量、安全交底。保溫前應進行隱檢。

3、操作工藝

3.1 、工藝流程:

隱檢→一般按|絕熱層|→防潮層

保護層的順序施工一檢驗。

3. 2、絕熱層施工方法

3.2.1、直管段立管應自下而上順序進行，水平管應從一側或彎頭的直管段處順序進行。

3.2.2、硬質絕熱層管殼，可采用16號~18號鍍鋅鐵絲雙股捆扎，捆扎的間距不應大于400mm,并用粘結材料緊密粘貼在管道上。管殼之間的縫隙不應大于2mm并用粘結材料勾縫填滿，環(huán)縫應錯開，錯開距離不小于75mm， 管殼縱縫應設在管道軸線的左右側，當絕熱層大于80mm，時，絕熱層應分兩層鋪設，層間應壓縫。

3.2.3、 半硬質及軟質絕熱制品的絕熱層可采用包裝鋼帶，14~16號鍍鋅鋼絲進行捆扎。其捆扎間距，對半硬質絕熱制品不應大于300mm;對軟質不大于200mm。

3.2.4每塊絕熱制品上的捆扎件，不得少于兩道。

3.2.5不得采用螺旋式纏繞捆扎。

3.2. 6彎頭處應采用定型的彎頭管殼或用直管殼加工成蝦米腰塊，每個彎頭應不少于3塊，確保管殼與管壁緊密結合，美觀平滑。

3.2.7設備管道上的閥門、法蘭及其他可拆卸部件保溫兩側應留出螺栓長度加25mm的空隙。閥門、法蘭部位則應單獨進行保溫。

3.2.8遇到三通處應先做主干管，后分支管。凡穿過建筑物保溫管道套管與管子四周間隙應.用保溫材料填塞緊密。

3.2.9管道上的溫度計插座宜高出所設計的保溫層厚度。不保溫的管道不要同保溫管道敷設在一起，保溫管道應與建筑物保持足夠的距離。

3.3 防潮層施工方法:

3.3.1垂直管應自下而上，水平管應從低點向高點順序進行，環(huán)向搭縫口應朝向低端。

3.3.2防潮層應緊密粘貼在隔熱層上，封閉良好，厚度均勻拉緊，無氣泡、折皺、裂縫等缺陷。

3.3.3用卷材做防潮層，可用螺旋形纏繞的方式牢固粘貼在隔熱層上，開頭處應纏2圈后再呈螺旋形纏繞，搭接寬度直為30~ 50mm。

3.3. 4用油氈紙作防潮層，可用包卷的方式包扎，搭接寬度為50~ 60mm。油氈接口應朝下，并用瀝青瑪帝脂密封，每300mm扎鍍鋅鉛絲或鐵箍一道。

3.4保護層施工方法:

保溫結構的外表必須設置保護層(護殼)，一般采用玻璃絲布、塑料布、油氈包纏或采用金屬護殼。

3.4.1用玻璃絲布、塑料布纏裹，垂直管應自下而上，水平管則應從最低點向最高點順序進行。開始應纏裹2圈后再呈螺旋狀纏裹，搭接寬度應:二分之一.布寬、起點和終點應用粘接劑粘接或鍍鋅鐵絲捆扎。應纏裹嚴密，搭接寬度均勻-致，無松脫、翻邊、皺折和鼓包，表面應平整。

3.4.2玻璃絲布刷涂防火涂料或油漆，刷涂前應清除管道上的塵土、油污。油刷上蘸的涂料不宜太多，以防滴落在地上或其他設備上。

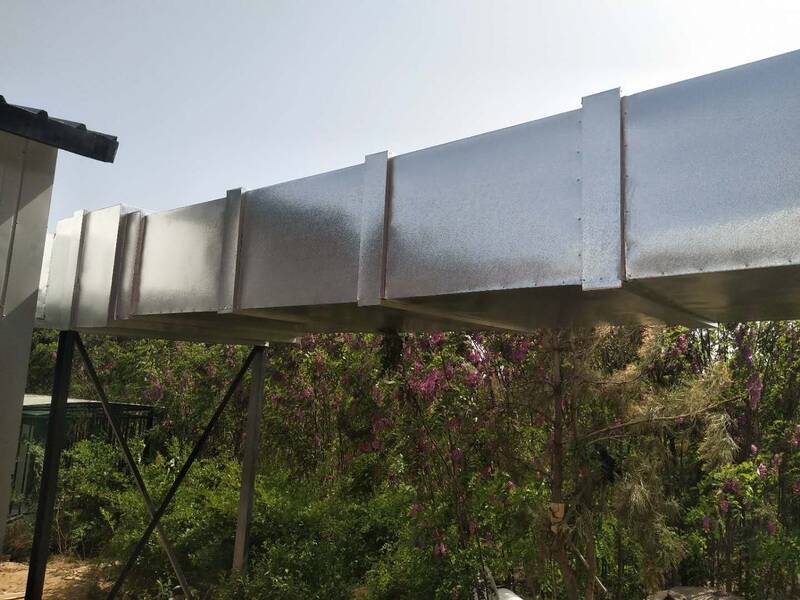

3. 4.3 金屬保護層的材料，宜采用鍍鋅薄鋼板或薄鋁合金板。當采用普通鋼板時，其里外表面必須涂敷防銹涂料。立管應自下而上，水平管應從管道低點向高處順序進行，使橫向搭接縫口朝順坡方向?？v向搭接縫應放在管于兩側，縫口朝下。如采用平搭縫，其搭縫宜30~40mm。搭縫處用自攻螺絲或拉拔鉚釘，扎帶緊固，螺釘間距應不大于200mm。 不得有脫殼或凹凸不平現(xiàn)象。有防潮層的保溫不得使用自攻螺絲，以免刺破防潮層。保護層端頭應封閉。

3.5 綜合性工藝要求:

3.5.1管道穿墻、穿樓板套管處的絕熱，應用相近效果的軟散材料填實。

3.5.2 絕熱層采用絕熱涂料時，應分層涂抹，厚度均勻，不得有氣泡和漏涂，表面固化層應.光滑，牢固無縫隙，并且不得影響閥門正常操作。

質量標準

4.1保證項目:

4.1.1保溫材料的材質、規(guī)格及防火性能必須符合設計和防火要求。

檢驗方法:觀察檢查，檢查合格證，做燃燒試驗。

4.1.2閥門、 法蘭及其他可拆卸部件的兩側必須留出空隙，再以相同的隔熱材料填補整齊。

檢驗方法:觀察檢查。

4.1.3保溫層的端部和收頭處必須作封閉處理。

檢驗方法:觀察檢查。

4.2 基本項目:

4.2.1 聚氨酯硬質(軟質)泡沫塑料管殼、聚苯乙烯硬質(軟質)泡沫塑料管殼應符合以下規(guī)定:粘接應牢固、無斷裂，管殼之間的拼縫應均勻整齊，平整- -致，橫向縫應錯開。

檢驗方法:觀察檢查。

4.2.2棉氈管殼應符合以下規(guī)定:兩個相臨管殼的縱縫應錯開180°，橫向接縫應握緊對嚴，包扎應牢固、平整。

檢驗方法:觀察檢查。

4.2.3防潮層應符 合以下規(guī)定:應緊密牢固地粘貼在絕熱層卜，搭接縫口朝向低端，搭接寬度應符合規(guī)定并應均勻整齊，封閉良好，無裂縫，外形美觀。

檢驗方法:觀察檢查。

4.2.4 玻璃布、塑料布保護層應符合以下規(guī)定:松緊適度，搭接寬度均勻，平整美觀。

檢驗方法:觀察檢查。

4. 2.5 薄金屬板保護層應符合以下規(guī)定:搭按順水流方向，寬度均勻- -致， 接口平整，固定牢靠，外形美觀。

檢驗方法:觀察和尺量檢查。

4.3允許偏差項目:

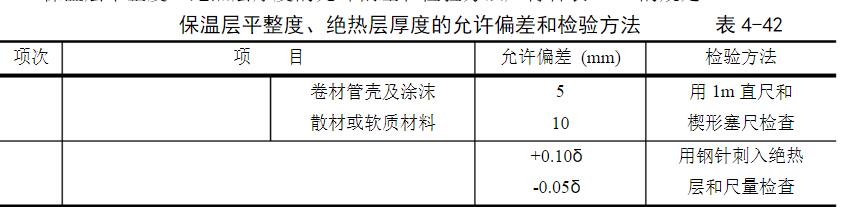

保溫層平整度、絕熱層厚度的允許偏差和檢驗方法應符合下表的規(guī)定。

以上內容僅供參考，具體的施工工藝，保溫材料等的選擇，要根據實際情況選擇，四川濤翔天建筑工程有限公司承接成都空調管道保溫工程、防腐工程等管道保溫防腐工程，歡迎來電洽談合作。

相關信息：

空調通風管道用什么保溫材料
